Task - 加工产品

专用机床 – 调节衬套

衬套材料X12CrS13 (1.4005) 或 S235JR (1.0038)

螺纹尺寸M14x1.5-6H，盲孔螺纹深度36mm

Solution - 解决方案

NORIS SALOREX UNI - 大螺旋盲孔丝锥

• 适用于多种材料
• 适用于盲孔螺纹
• 螺纹深度最大可到3xD
• 可选切削锥为C和E型


适用于各种不同材料的通用切削刃几何槽型


NORIS HELIXPRO 3 - 刚性攻丝刀柄

• 作为同步主轴和机用丝锥/挤压丝锥之间的减震单元，并补偿了丝锥和机床主轴之间的螺距差异
• 具有刚性攻丝刀柄的高同心度精度
• 使用带有方身躯动的筒夹可以稳固地夹紧机用丝锥/挤压丝锥
• 不需要带有特殊柄部的刀具
• 确保同步攻丝螺纹过程中的工艺可靠行


高效螺纹攻丝的最小长度补偿


客户利益

• 灵活性
• 低库存性
• 低成本

• 刀具详细信息

• Machine tap NORIS SALOREX - 大螺旋角盲孔丝锥
• Tapping chuck NORIS HelixPro - 刚性攻丝刀柄

• REIME NORIS also has the right solution for your task

• Get in touch with us – we will be happy to advise you!

Task - 加工产品

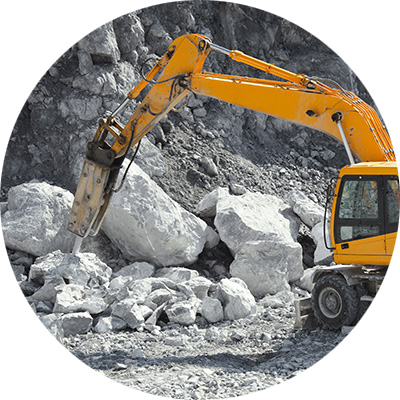

液压锤– 冲击外壳

焊接结构S690QL (Rm: 770 – 930 N/mm²)

螺纹尺寸M16-6H，通孔螺纹深度24mm

Solution - 解决方案

NORIS STABIL UNI - 刃倾角通孔丝锥

NORIS STABIL机用丝锥，适用于加工螺纹深度4xD的通孔螺纹。由于STABIL稳定的夹紧槽特殊的几何槽型设计，加工过程中产生的铁屑会沿着攻丝方向连续地排出，有效地防止了切屑堆积。

适用于各种不同材料的通用切削刃几何槽型


NORIS WE-MKBA + NORIS UNI/HP - 侧冷快换式夹套 + 带内冷快换式攻丝刀柄

• 沿着丝锥轴部的内部冷却供应
• 刀柄入口处的冷却润滑压力高达50巴
• 通过快换式插入来更换丝锥


UNI/HP系列的快换式攻丝刀柄主要用于CNC加工中心，CNC数控车床和传统机床。

通过沿着丝锥柄部的冷却液来进行排屑。


客户利益

• 加工过程可靠
• 持久
• 通用

• 刀具详细信息

• Machine tap NORIS Stabil - 刃倾角通孔丝锥
• Tapping chuck NORIS UNI/HP - 带内冷快换式攻丝刀柄

• REIME NORIS also has the right solution for your task

• Get in touch with us – we will be happy to advise you!

Task - 加工产品

飞机结构 – 底盘前轮

h3>由17-4 PH制成的微调螺栓 (Rm: 1170 – 1310 N/mm²)

注油嘴螺纹尺寸1/4-28 UNF-2B，盲孔螺纹深度8mm
